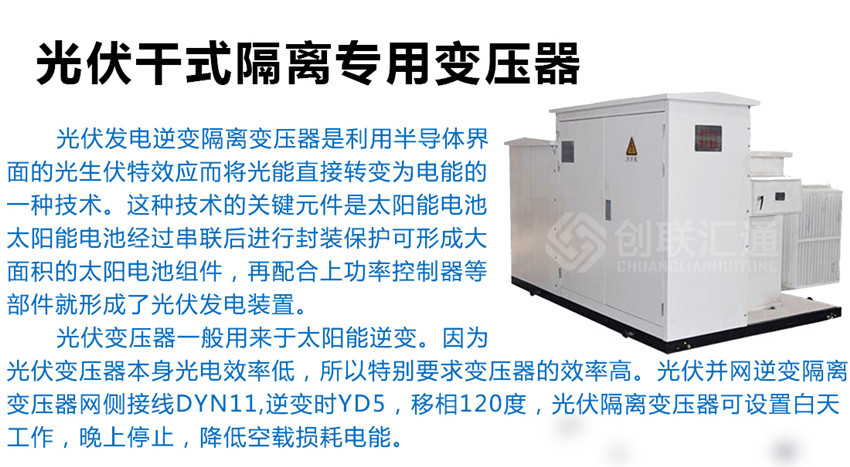

光伏發電逆變隔離變壓器是利用半導體界面的光生伏特效應而將光能直接轉變?yōu)殡娔艿囊环N技術。這種技術的關鍵元件是太陽能電池。
太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。
光伏變壓器一般用來于太陽能逆變。因?yàn)楣夥儔浩鞅旧砉怆娦实?，所以特別要求變壓器的效率高。
光伏并網逆變隔離變壓器網側接線dyn11,逆變時yd5，移相120度，光伏隔離變壓器可設置白天工作，晚上停止，降低空載損耗電能。
主要技術特征：
 額定容量：5kva-1000KVA
 輸入電壓：額定電壓270V或315V
 輸入電流：按實際電壓
 輸出電壓：額定電壓380V或400V
 輸出電流：按實際電壓
 聯接方式：Dyn11
 效   率：≥98.5%；
 頻   率：50Hz/60Hz
 絕緣阻抗：25A小于500MΩ；
 感應耐壓：125HZ/800V/ 60″
 絕緣等級：H級（耐溫180度）
 噪    音：≤30dB )；
 溫    升：≤允許溫升115K；
 阻抗壓降：≤4%；
 結   構：強迫風冷；待溫度控制器，根據客戶要求達到一定溫度風扇自動開啟。
 防護等級：IP00
 抗干擾方式：銅箔隔離，屏蔽接地；
 波形失真：無附加波形失真；
 電氣強度：工頻正弦電壓3000V歷時一分鐘無擊穿及閃絡現象；
 絕緣電阻:（輸入、輸出對地）:測試電壓至少1000VDC，絕緣電阻大于1000MΩ；
 過載能力：二倍的額定電流，維持一分鐘隔離變壓器的作用
產品特性：
分單相與三相兩大系列。
主要產品電壓等級為：
輸入：三相440V、420V、400V、380V
輸出：三相220V、200V、190V、120V、110V、100V等（可以按客戶需求電壓訂做）
單相電壓127V、120V、100V、36V、24V

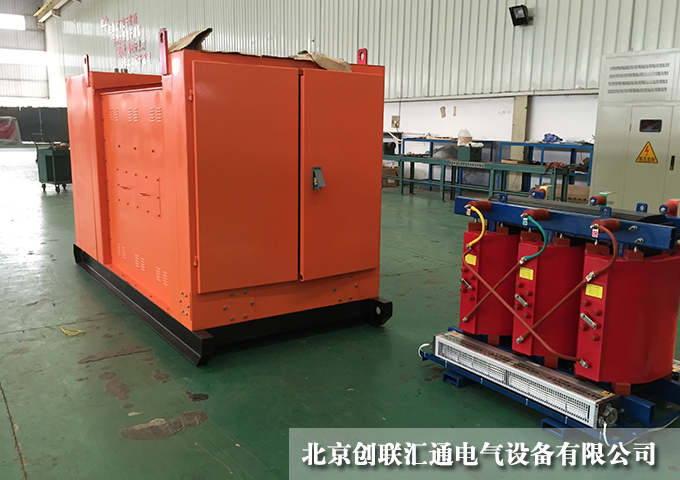

產品圖片

產品參數

SBK三相干式隔離變壓器常規安裝尺寸
規 格	不帶外殼產品尺寸/重量	帶外殼尺寸	重量
SBK-5 KVA	30×15×25/35	45×25×30	56
SBK-6KVA	30×16×25/40	45×25×30	/64
SBK-7KVA	35×15×30/45	50×25×35	80
SBK-8KVA	35×16×30/55	50×25×35	80
SBK-10KVA	42×21×42/90	60×32×65	130
SBK-15KVA	52×24×52/135	70×35×77/	185
SBK-20KVA	52×24×52/180	70×35×77	/220
SBK-30KVA	55×28×65/220	80×40×87	260
SBK-40KVA	61×30×65/265	90×50×95	320
SBK-50KVA	61×30×65/295	90×50×95	360
SBK-60KVA	70×32×66/370	100×50×105	440
SBK-80KVA	70×32×67/450	100×50×105	530
SBK-100KVA	75×35×68/490	100×50×105	570
SBK-120KVA	75×35×68	100×50×105	600
SBK-150KVA	85×37×68	120×65×115	690
SBK-180KVA	95×45×83	120×65×115	930
SBK-200KVA	95×45×83	120×65×115	1010
SBK-250KVA	95×45×83	120×65×115	1180
SBK-300KVA	105×45×95	120×70×125	1450
SBK-320KVA	105×45×95	130×50×135	1490
SBK-350KVA	105×45×95	130×50×135	1600
SBK-400KVA	115×55×105	140×60×145	1700
SBK-450KVA	115×55×105	140×60×145	1850
SBK-500KVA	120×60×115	145×65×150	1930

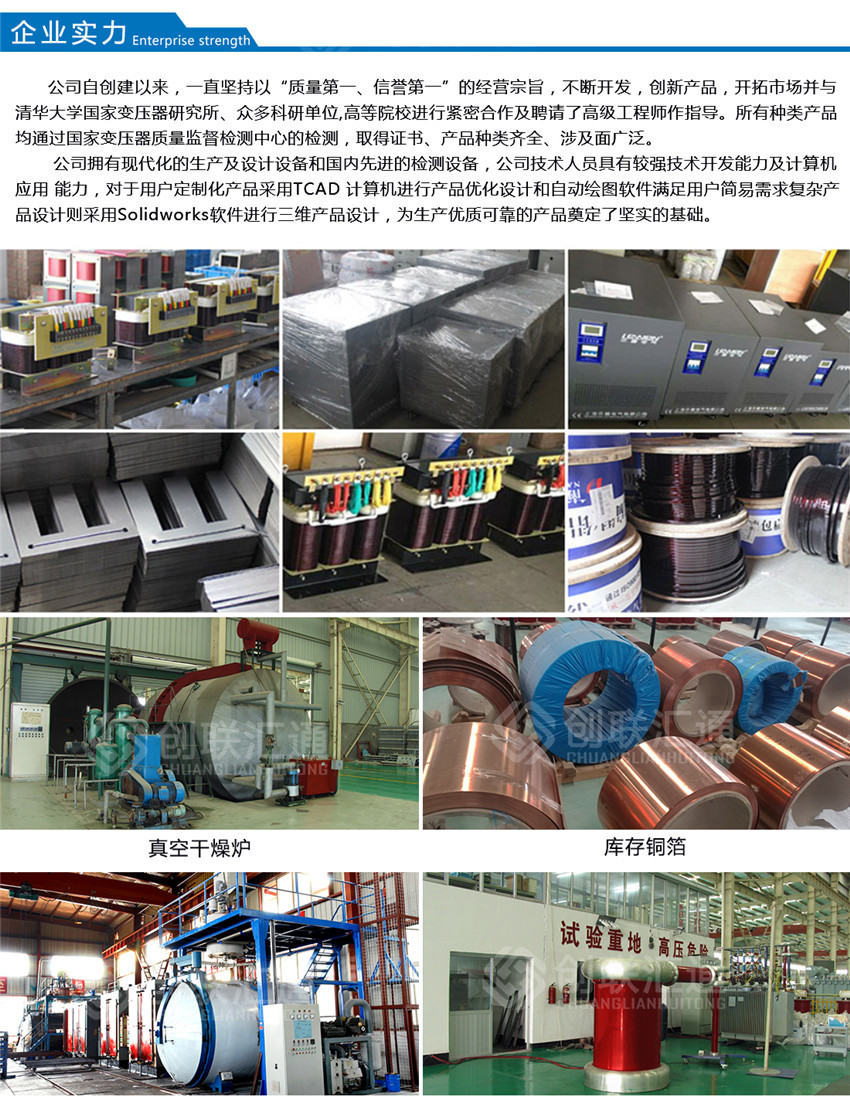

企業保障
